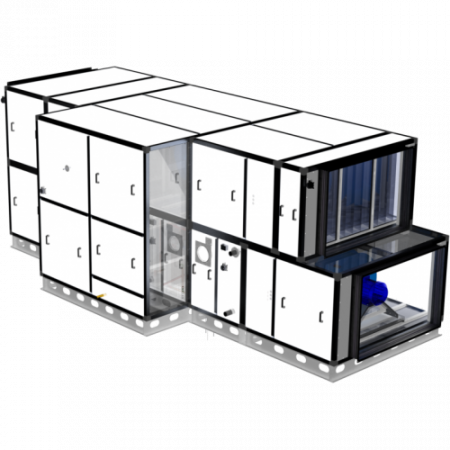

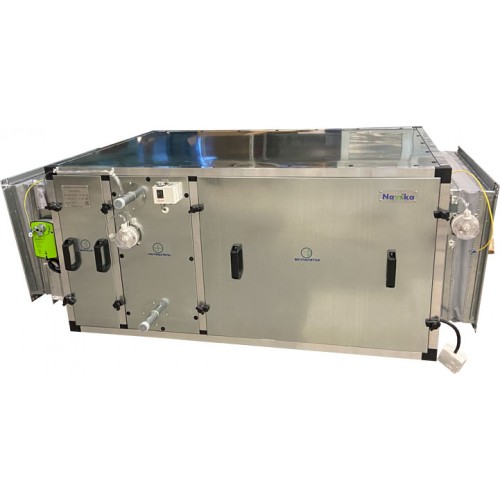

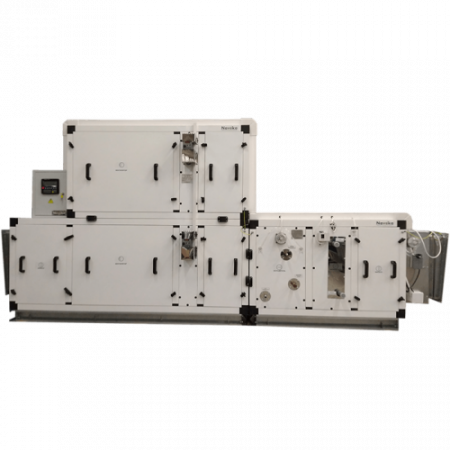

Установка вентиляционная Vast1

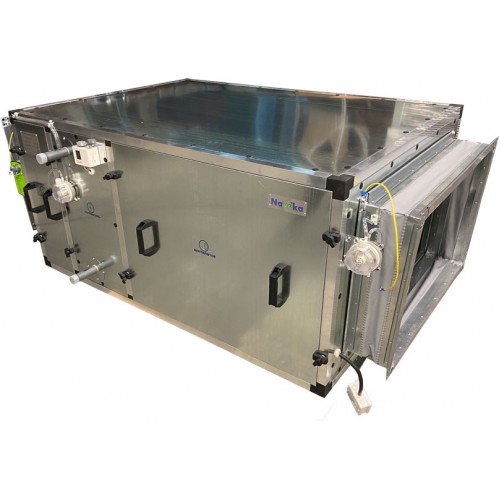

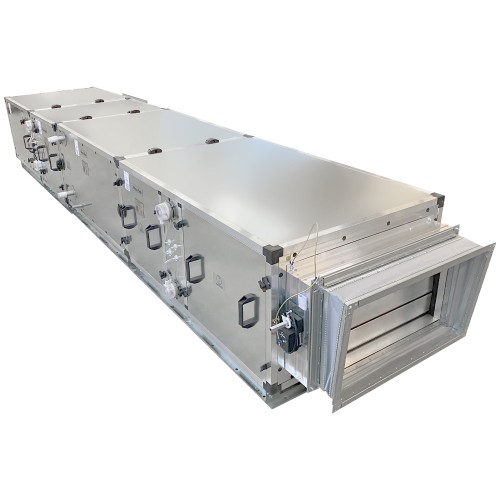

Промышленная установка Vast-1, корпус состоит из алюминиевого каркаса, скрепленного между собой прочными пластиковыми уголками. К корпусу через уплотнение присоединяются панели. Панели изготавливаются стандартно из оцинкованной стали, по желанию возможно изготовление из нержавеющей стали различных марок и степени блеска поверхности. Так же возможна покраска панелей в цвета палитры RAL. Внутри панели наполнены слоем минеральной ваты на основе горных пород базальтовой группы плотностью 50 кг/м3.

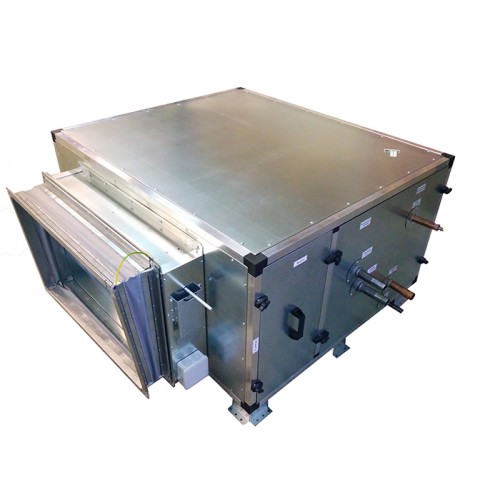

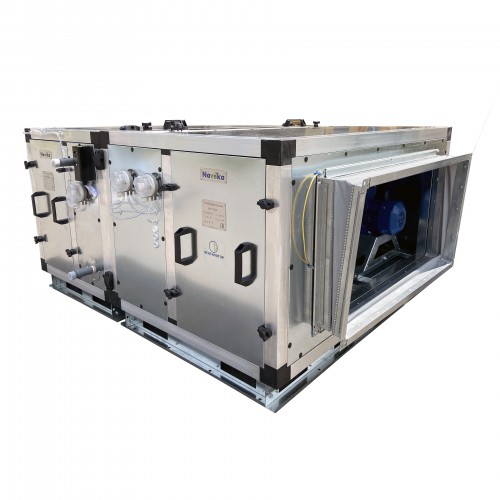

Блоки вентиляционной установки Vast-1 устанавливаются на опорных лапах из оцинкованной стали высотой 100мм, по желанию возможно установка блоков на регулируемые ножки.

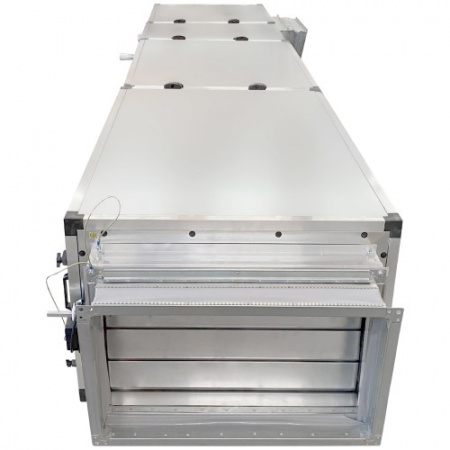

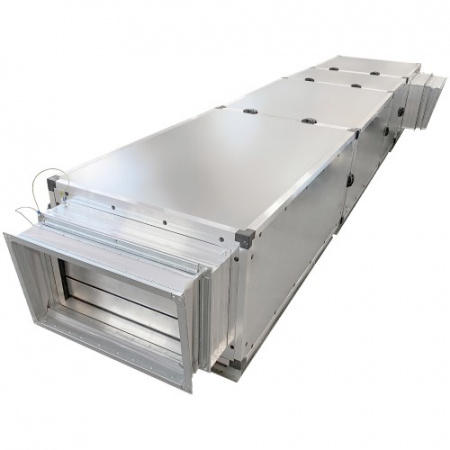

Модульные вентиляционные установки Vast1, имеют широкий спектр применения и большое кол-во вариантов габаритного исполнения.

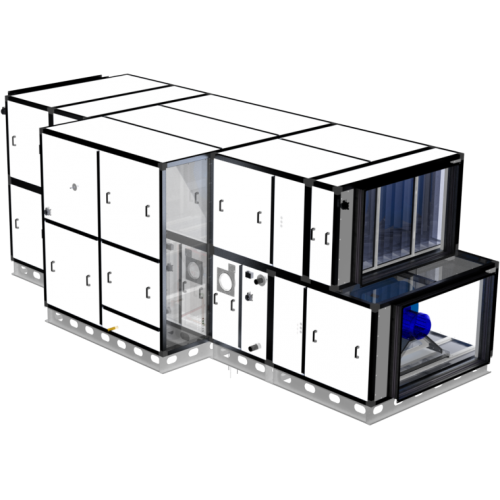

Установки типа Vast, имеют каркасно-панельную конструкцию с негорючей минеральной ватой в качестве изоляции в панелях установки.

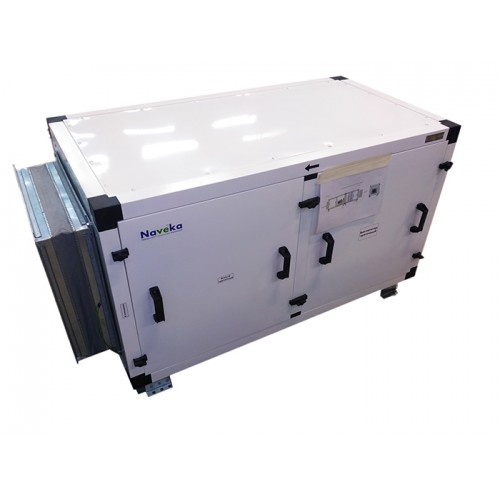

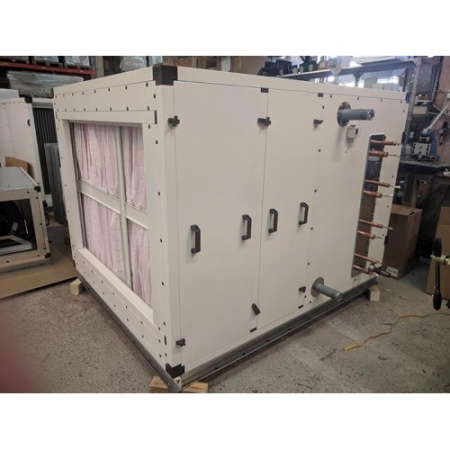

(на фотографии каркас и панели установки в гигиеническом исполнении)

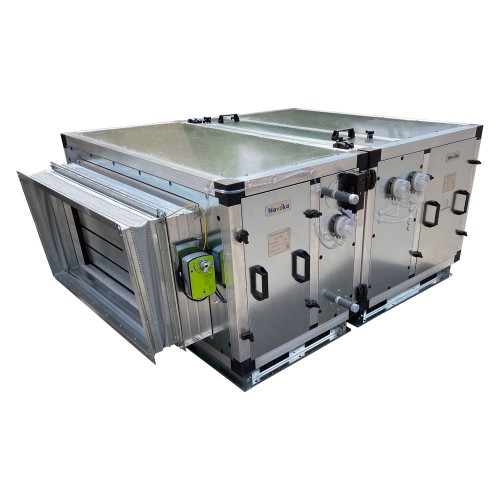

Для жесткости конструкции, - установки комплектуются винтовыми стяжками и рамой.

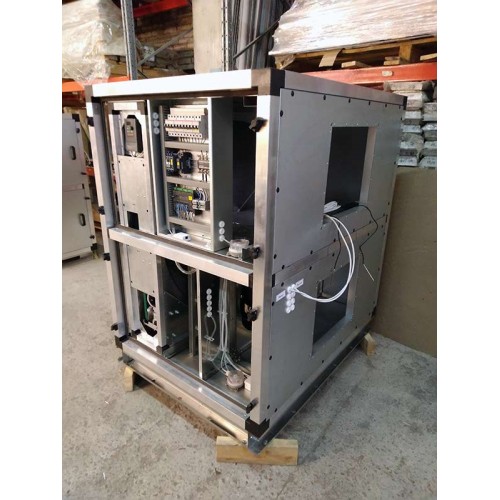

При заказе с нашей автоматикой, - навесное оборудование (такие элементыкак: реле перепада давления воздуха, привода заслонок, термостат защитыот замерзания теплообменника и т.д.), уже предустановлено в модуляхвентиляционной установки. По вашему заданию, мы можем произвестирасключение автоматики у нас на производстве. К нашему блоку управленияможно подключить выносной пульт управления, а можно встроить его в общуюсистему диспетчеризации здания. Рекомендуем покупать установку вкомплекте с автоматикой. Тогда Вы получаете законченное решение с нашейответственностью по выводу вентиляционной установки на расчётныепараметры работы.

Для подбора установок лучше прислать ХОВС (характеристику отопительновентиляционных систем) проекта, со всеми комментариями и пожеланиями напочту info@progress-nw.ru

Корпус вентиляционной установки Vast-1 состоит из алюминиевого каркаса,скрепленного между собой прочными пластиковыми уголками. К корпусу черезуплотнение присоединяются панели. Панели изготавливаются стандартно изоцинкованной стали, по желанию возможно изготовление из нержавеющейстали различных марок и степени блеска поверхности. Так же возможнапокраска панелей в цвета палитры RAL. Внутри панели наполнены слоемминеральной ваты на основе горных пород базальтовой группы плотностью 50кг/м3.

Блоки вентиляционной установки Vast-1 устанавливаются на опорных лапахиз оцинкованной стали высотой 100мм, по желанию возможно установкаблоков на регулируемые ножки.

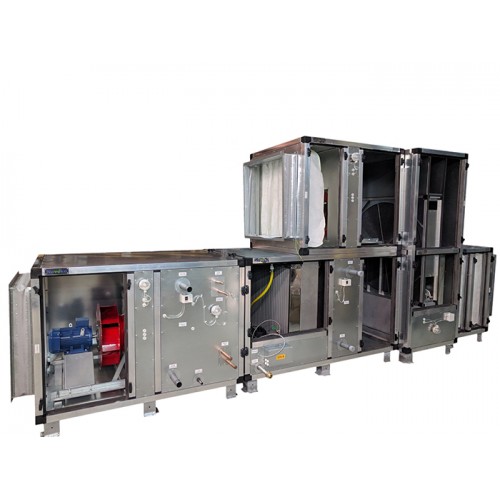

Блоки

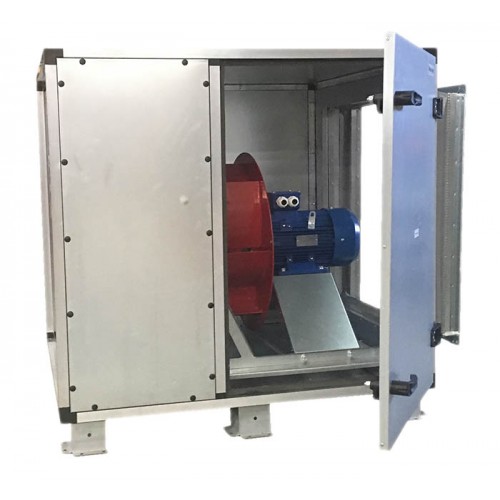

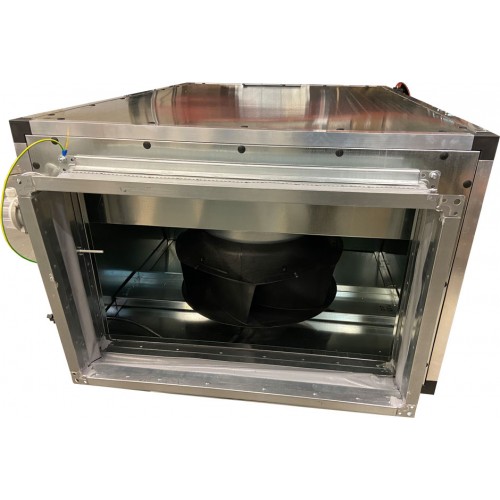

Вентиляторный блок предназначен для использования в приточных и вытяжныхсистемах. Вентилятор выполнен на базе вентиляционного агрегата ипредставляет собой механическое устройство, предназначенное дляперемещения чистого и сухого воздуха по воздуховодам системкондиционирования и вентиляции и создающее необходимый для этого перепаддавлений (на выходе и входе вентилятора). Вентиляторная группа состоитиз крыльчатки и электрического двигателя. Данная группа крепится настанину, которая в свою очередь закрепляется к корпусу через резиновыевиброизоляторы. Возможно исполнение с резервированием эл. двигателя, атакже с резервированием вентилятора целиком.

По запросу в обмотки двигателя может быть встроена термозащита.

3. Блок водяного нагревателя

Блок водяного воздухонагревателя предназначен для нагрева воздухапосредством передачи теплоты от проходящей по его трубкам воды илинезамерзающей смеси.

Данные нагреватели относятся к классу медно-алюминиевых пластинчатых теплообменников.

Корпус нагревателей типа изготавливаются из оцинкованной стали.

Максимально допустимое давление при испытаниях: 1,6 Мпа (16 кгс/см2).

Максимально допустимая температура теплоносителя: 150С.

4. Блок электрического нагревателя

Блок электрического калорифера применяется как основной подогревательвоздуха в системах приточной вентиляции, а также как пред нагрев, ввентиляционных установках.

Температура воздуха до нагревателя: не более +25С.

Максимальная допустимая температура на выходе: +50С.

Блок электрического нагревателя состоит из корпуса и воздухонагревателя.В качестве нагревателей используются ТЭНы из нержавеющей сталиповышенной надежности. В соединительной коробке имеются необходимыеклеммы для электросоединений, с зажимами для простого и быстрогомонтажа. Воздухонагреватель рассчитан на работу в трехфазной илиоднофазной (в зависимости от модели) сети переменного тока частотой50Гц.

5. Блок охладителя фреонового/водяного

Блок фреонового воздухоохладителя предназначен для охлаждения воздухапосредством передачи теплоты к проходящему по его трубкам фреону.

Секция воздухоохладителя состоит из корпуса, теплообменника, блокакаплеотделителя и поддона для сбора конденсата. Теплообменникиохладителей относятся к классу медноалюминиевых пластинчатытеплообменников. То есть трубки теплообменника медные, а пластины,увеличивающие площадь теплообменника из алюминия. Корпусизготавливается из оцинкованной стали. Блок каплеотделителя изготовлениз пластикового профиля шириной 100 мм, нарезанного на полосы иустановленнго через 33 мм на всю длину теплообменника. Пластиковыйпрофиль имеет специальные изгибы, которые задерживают капли влаги.Конденсат удаляется через патрубок в нижней части диаметром 21,3 мм.Макстимально допустимое рабочее давление 1,6 МПа.

Присоединение патрубков к сети холодоносителя осуществляется черезрезьбовое соединение у водяных охладителей или при помощи пайки уфреоновых охладителей.

Секция охладителя должна быть установлена в горизонтальном положенииподдоном для сбора конденсата вниз. Для работы охладителя его необходимоподключить к компрессорно-конденсаторному блоку.

6. Блок рекуператора

Блок рекуперации предназначен для возвращения выходящего тепла изустановки – обратно. В качестве регенераторов применяют пластинчатые,роторные и гликолевые теплообменники (теплообменники с промежуточнымтеплоносителем).Рекуператоры пластинчатые это перекрестные теплообменники, применяемыедля рекуперации (возврата) тепла в вентиляционных системах зданий.Данные рекуператоры позволяют осуществлять экономию энергии в системахвентиляции и кондиционирования до 70%.

Принцип работы пластинчатого теплообменника заключается в передачетеплоты вытяжного воздуха к приточному. Теплый отработанный воздух (изпомещения) и холодный приточный (с улицы) проходят друг возле друга и несоприкасаясь, передают свою энергию по поверхности пластины. При этомпрактически не происходит никакого смешения. Благодаря этому, попаданиевлаги, запахов и загрязнений в помещение от вытяжного воздухаисключается.

Для повышения КПД, а также для получения наилучших аэродинамическиххарактеристик каналы пластинчатых рекуператоров производятся специальнойформы и структуры. Пластины рекуператоров изготавливаются из алюминия ипрочно соединяются при помощи двойного фальцевания, благодаря этому,конструкция рекуператоров получается максимально устойчивой. Большаятолщина алюминиевых пластин позволяет рекуператорам стабильно работатьдаже в условиях повышенной влажности, при сохранении максимальнойлегкости конструкции. Так же благодаря большой толщине материала врекуператорах обеспечивается отличная стабильность давления.

Секция блока пластинчатого рекуператора состоит из корпуса, поддона исамой вставки рекуператора, по требованию может комплектоватьсякаплеотделителем в вытяжной части.. Для утилизации конденсата,возникающего в процессе передачи энергии, в конструкции рекуператорапредусматривается дренажный поддон. Выпуск для отвода конденсатарасположен в самой низкой точке корпуса рекуператора. Стандартно секцияпластинчатого рекуператора оснащается заслонкой байпаса с приводом(плавное управление).

Рекуператоры роторные это ротационные теплообменники, применяемые длярекуперации тепла. Данный тип теплообменников считается самымэнергоэффективным (КПД до 80%).

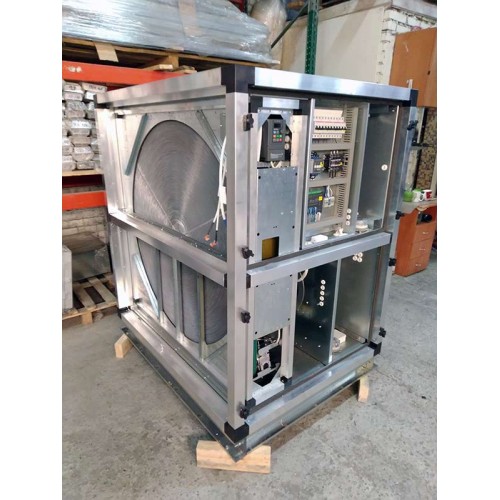

Принцип работы роторного рекуператора заключается в передаче теплапосредством вращения колеса. Теплый вытяжной воздух нагревает пластины,далее эти пластины проворачиваются и в свою очередь нагревают холодныйприточный воздух. Минусом данных рекуператоров является небольшойпереток вытяжного воздуха. Плюсом данного регенератора, помимо высокогоКПД, является возврат влаги в приточный канал.Секция блока роторного рекуператора состоит из корпуса, колеса,ременного привода, двигателя и частотного регулятора. При расчетеприточных установок в составе с роторным рекуператором, желательнопредусмотреть пустые секции до и после ротора в вытяжном и приточномканале. Данные секции позволяют обеспечить более удобное обслуживание,инспекцию и чистку роторного рекуператора.

Рекуператоры с промежуточным теплоносителем — это рекуператорымонтирующиеся в приточно-вытяжных вентиляционных установках, которыерасполагаются в помещениях с высокими требованиями к чистоте и качествувоздуха. Рекуператоры с промежуточным теплоносителем являются полностьюсепарированной системой, что позволяет располагать приточную и вытяжнуючасть установки на расстоянии друг от друга. Такое расположениеполностью исключает переток воздуха.

Блок рекуператора с промежуточным теплоносителем состоит из корпуса имедно-алюминиевого пластинчатого теплообменника. Чтобы осуществитьрекуперацию тепла, необходимо один блок расположить в приточном, другой ввытяжных каналах. После этого необходимо соединить их в контур и принеобходимости поставить защитную аппаратуру.КПД данного типа рекуператоров является самым низким из всехвышеперечисленных тепло утилизаторов , порядка 40%.

7. Блок фильтра

Блок фильтрации состоит из корпуса и фильтрующего элемента. Фильтрующиеэлементы устанавливаются в направляющие, поэтому легко извлекаются призамене. Фильтрующие вставки выполнены в виде мешочных карманов изсинтетического волокна с классом очистки G3, G4, F5, F7, F9. Так жефильтрующие вставки могут быть выполнены в виде кассеты со степеньюочистки G3 и G4, либо в виде составного HEPA фильтра со степенью очисткиE11, H13, H14.

Фильтры, выполненные в виде мешочных карманов, могут иметь по мимо различной степени фильтрации – различную длину.

8. Блок шумоглушителя

Блок шумоглушителя предназначен для снижения аэродинамического шума,создаваемого вентиляторами, воздухорегулирующими устройствами, а такжешума, возникающего в элементах воздуховодов и распространяющегося поним. Секции шумоглушителя могут устанавливаться как на стороневсасывания, так и на стороне нагнетания вентилятора. Стандартно секцияшумоглушителя имеет длину 500 или 1000мм, по желанию заказчика возможноизготовить иной длины.

9. Блок увлажнителя

В блоке сотового увлажнителя происходит адиабатическое увлажнениевоздуха при помощициркуляционной воды, поступающей из поддона и крана подпитки. Принципдействия сотового увлажнителя заключается в насыщении водой и охлаждениипри прохождении через влажные соты. Увлажнитель подключается кисточнику холодного водоснабжения с давлением 1-10бар.

Номинальная эффективность увлажнения: 75%

В блоке парового увлажнителя происходит процесс насыщения влагой воздухаза счёт пара, выделяемого увлажнителем. Пар равномерно подается всекцию установки через распределительные патрубки. Главнымидостоинствами данного типа увлажнения является неизменность температурыпроходящего через увлажнитель воздуха, и высокая точность поддержаниявлажности.

Номинальная эффективность увлажнения: 85%

Секции парового и адиабатического увлажнителей изготавливаются изпанелей с внутренним покрытием из нержавеющей стали и оснащаютсяподдоном из нержавеющей стали.

10. Клапан воздушный

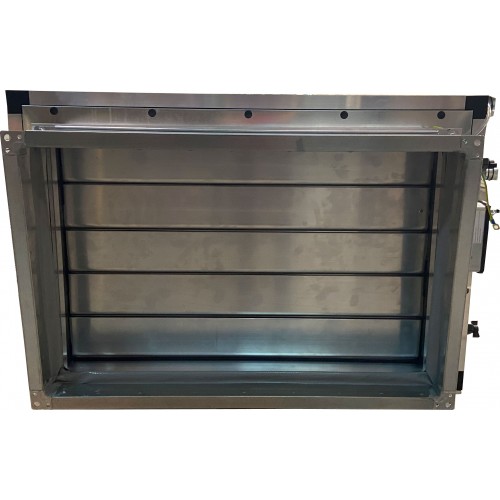

Воздушный клапан предназначен для регулирования расхода воздуха,проходящего в секции вентиляционной установки.Заслонка изготавливается из алюминиевых профилей. Состоит из корпуса иповоротных лопаток, опорных подшипников, уплотнителей и электропривода.Лопатки изготавливаются из специальных фасонных профилей. Для вращениялопаток используют привод. Уплотнение лопаток по стыкам соединенийобеспечивается резиновым профилем. Клапаны по умолчанию оснащаютсяприводами TS05-230 (с возвратной пружиной) либо Luftberg DA__N220 (безвозвратной пружины). По запросу возможна установка иного привода.Электрическое подключение электромеханического привода производится всоответствии со схемой, приложенной в комплекте к вентиляционнойустановке.

11. Гибкая вставка

Гибкие вставки предназначены для предотвращения передачи вибраций отвентиляционной установки к воздуховодам и применяются в вентиляционныхсистемах при температурах от -50 до +80 градусов.

Изготавливаются вставки из стали оцинкованной и комбинированного гибкого материала. Максимальная ширина гибкой вставки 140мм.

Для крепления к воздуховодам на вставке имеется фланцевое соединение.
